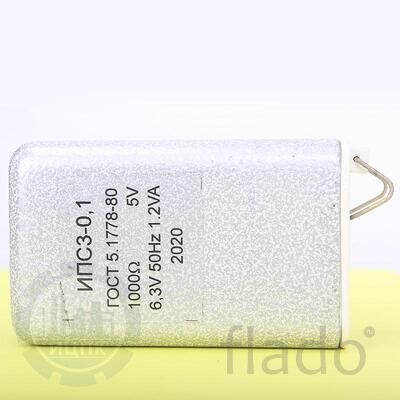

Источник питания стабилизированный ипс-3-0,1





Источник питания стабилизированный ИПС3-0,1 предназначен для питания измерительных схем автоматических потенциометров и аналогичных им устройств.
По защищенности от воздействия окружающей среды ИПСЗ изготавливается в двух исполнениях:

обыкновенном;
с искробезопасной электрической цепью.

ИПСЗ с искробезопасной электрической цепью предназначен для питания измерительных схем автоматических потенциометров с входными искробезопасными цепями уровня взрывозащиты ia и маркировкой по взрывозащите (Exia IIС).По устойчивости к механическим воздействиям исполнение ИПС обыкновенное по ГОСТ 12997—76.
<h4>Устройство и работа</h4>
ИПСЗ представляет собой двухкаскадный параметрический стабилизатор напряжения, питающийся от мостового выпрямителя.В выходном каскаде ИПСЗ для температурной компенсации напряжения стабилизации стабилитрона Д814А на его корпусе медным проводом намотан резистор. Для снижения напряжения помехи обмотки силового трансформатора экранированы.
ИПСЗ выполнен на двух печатных платах (плата выпрямителя и плата стабилизатора), соединенных перемычками.
Внешние соединения ИПСЗ осуществляются с помощью двух розеток МРН4-1.

Производство в Москве. Работаем с любыми регионами. Самовывоз или доставка готовых изделий через ТК в любые регионы РФ, РБ, РК, Армения, в т.ч. осуществляем отгрузку в: Салехард Губкинский Лабытнанги Муравленко Надым Новый Уренгой Ноябрьск Пангоды Пурпе Тазовский Тарко-Сале Уренгой Харп
